アルミ製陸上架台(スクリュー杭ねじ込みタイプ)

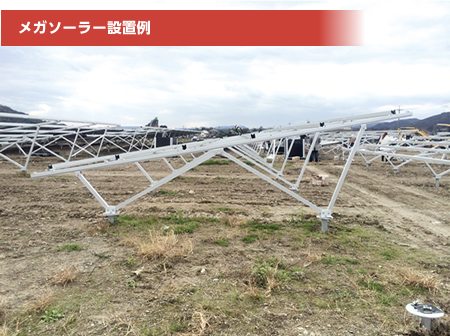

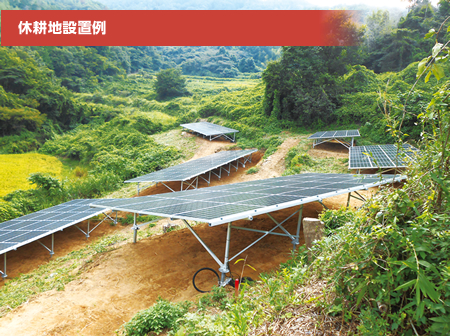

小規模から大規模まで、様々なシーンに対応

小規模から大規模まで、様々なシーンに対応

簡単設置で工期短縮

製品についての詳細はパンフレットをご覧ください。
お問い合わせはメールフォームかお電話でお気軽にどうぞ!

>>パンフレットを見る(PDFデータ)

お問い合わせはこちらから

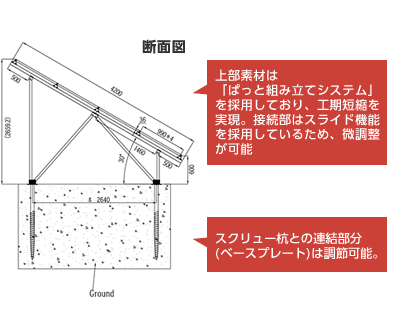

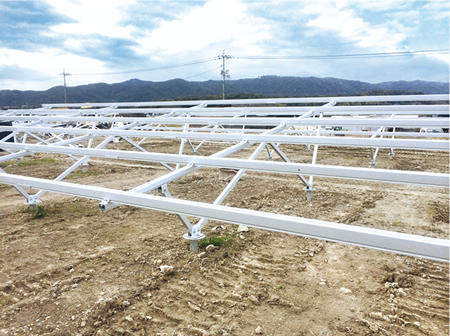

架台はアルミニウム、杭は亜鉛メッキ

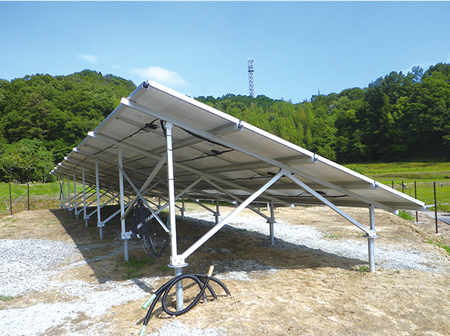

アルミ製W型架台とスクリュー杭との相性は抜群。さまざまなシーンで喜ばれております。

アルミ製W型架台とスクリュー杭との相性は抜群。さまざまなシーンで喜ばれております。アルミ製W型架台とスクリュー杭との相性は抜群。さまざまなシーンで喜ばれております。

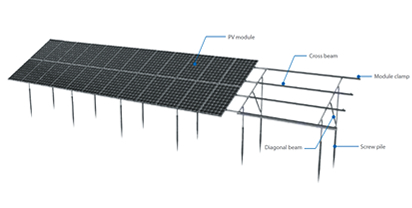

設計

設計

お客様のご希望に合わせた配置計画・角度計画を設計から製造まで行います。

スクリュー

スクリュー

スクリュー

地盤に合わせてさまざまな形状の杭を選定。長さもH1200~2500mmをご用意しております。

スクリュー杭制作工程

スクリュー杭制作工程

2m・直径7cm 厚さ3mmの鋼管をアツアツに熱し、ジャンボ鉛筆削り機に挿入。
削らず先を叩き込むという感じです。

スクリュー杭制作工程

叩き込みにより先端部は二倍以上の厚みとなる。

スクリュー杭制作工程

先に焼が入り尖れば、次はねじ山を溶接していく。


スクリュー杭制作工程

半自動の機械で溶接!人力ではこう綺麗にはできない。
ベースプレート部も溶接。

亜鉛メッキで完成。
さびないよう内側もしっかりメッキしてます。

茂ちゃん

心を込めた一品!

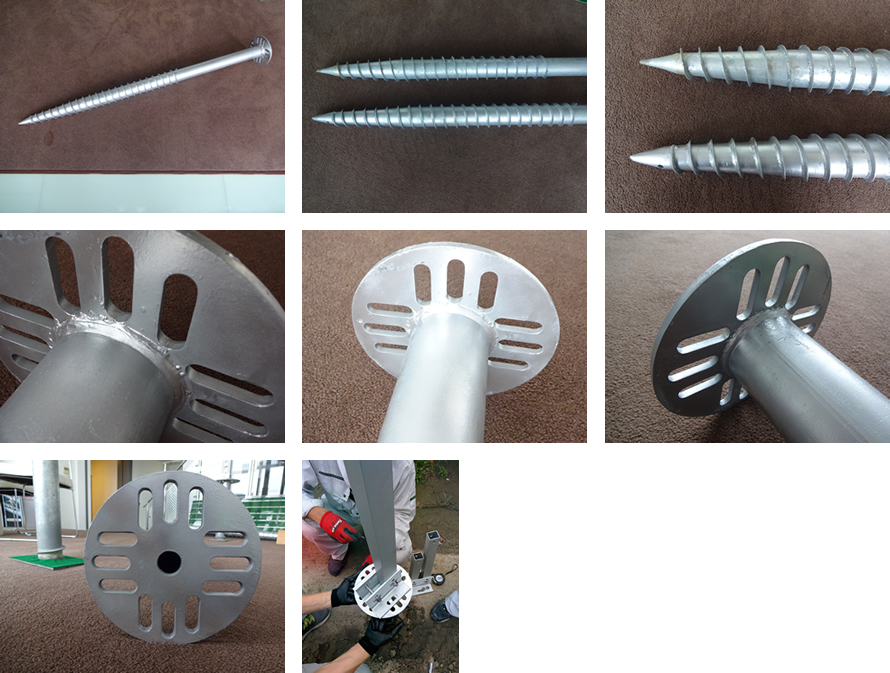

新型スクリュー杭

茂山組オリジナル 新型スクリュー杭!

新型スクリュー杭

3つの新!

  • 新デザインでアジャスター部分が前後左右に微調整可能!!
  • 新品質で従来型と比べ品質が向上、接合部を強化!!
  • 新価格でよりリーズナブルに!!

>>詳しくはこちらのチラシをご覧ください

継ぎ足し用両面フランジ

継ぎ足し用両面フランジスクリュー杭の長さを調整する金具。500mmと1000mmの2種類ございます。他の長さも製作できます。他社架台にも使用可能です。

スクリュー杭打ちマシーン販売&リース

架台の販売だけではなく、機械販売及びリースを行っております。お気軽にお問い合わせください。

重機タイプ SK-KJ35

重機タイプ

50kW~メガソーラーに最適!

1日に約50本以上のスクリュー杭が打ち込めます。車両系建設機械の免許が必要です。

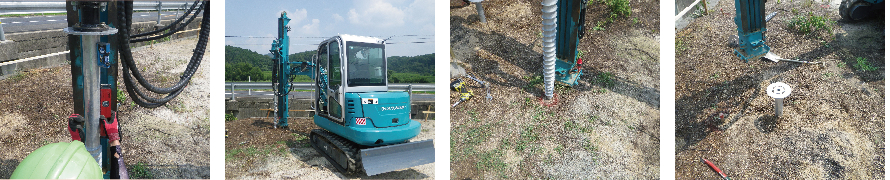

施工手順

施工手順

手打ちタイプ SK-K01

重機タイプ

3kW~100kW程度の現場に最適!

2人で1日約20本以上のスクリュー杭が打ち込める電動手打ちマシーン。狭小地や低圧案件ならこれで充分! 特に免許の必要がありません。

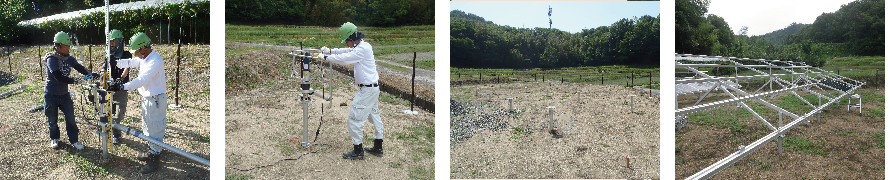

施工手順

施工手順

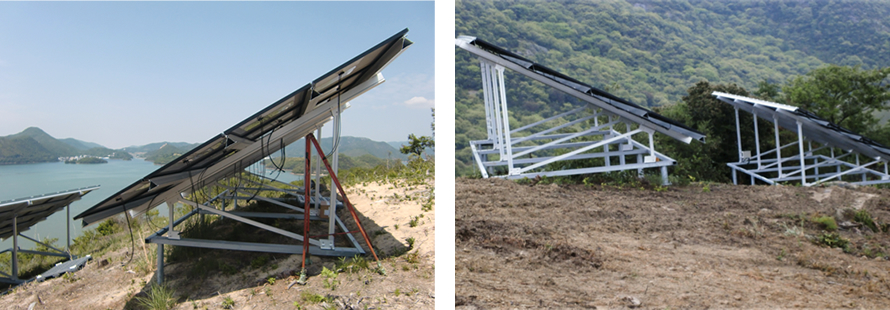

山の傾斜を利用しての設置も可能

山の傾斜を利用しての設置も可能

人間がどうにか立てるくらいの山の傾斜(25度)を利用して設置した例です。
土地の形状を変えずに設置できるため、造成などの開発行為ができない場合などに有効です。
